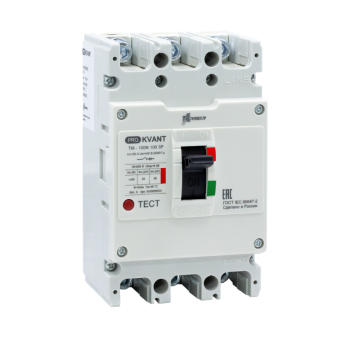

Автоматический выключатель Контактор серии PRO.KVANT тип TM-100S 3P 40А 50кА

Автоматические выключатели в литом корпусе на токи от 16 до 800 А типа ТМ представляют собой современное решение для обеспечения бесперебойного электроснабжения за счет высоких номинальных параметров, обширного ряда типоразмеров и гибкого выбора уставок расцепителей.

Автоматические выключатели типа ТМ оснащены термомагнитными (TM) или электромагнитными (MA) расцепителями, поставляются в трехполюсном или четырехполюсном исполнениях и предназначены для защиты электрических цепей от перегрузок и коротких замыканий в НКУ распределения электрической энергии, управления и защиты оборудования жилых, общественных и промышленных зданий.

Рассчитаны на эксплуатацию в электроустановках с номинальным напряжением до 690 В переменного тока частоты 50/60 Гц.

Четырехполюсные аппараты поставляются в двух вариантах - с защитой N-полюса и без защиты N-полюса. Размыкание N-полюса происходит одновременно с остальными плюсами.

Основные характеристики:

- Пять габаритов: 63, 160 (100), 250, 400, 800 (630).
- Диапазон номинальных токов:
от 16 до 63 А для 63
от 16 до 160 А для 160 (100)
от 100 до 250 А для 250
от 225 до 400 А для 400
от 400 до 800 А для 800 (630)
- Значения номинальной предельной наибольшей отключающей способности при Ics = 100 % Icu: 35 кА (N), 50 кА (S) или 70 кА (H).
- Термомагнитные расцепители с фиксированными уставками (TM).
- Электромагнитные расцепители для защиты двигателя с повышенной уставкой по току короткого замыкания (МА).
- Стационарное, втычное или выкатное исполнение.
- Количество полюсов: 3 или 4.
- Стандартный комплект поставки: автоматический выключатель стационарного исполнения, межполюсные перегородки, крепеж, документация.
- Дополнительные аксессуары (сборочные единицы — электрические и монтажные аксессуары) заказываются отдельным артикулом.
- Температура эксплуатации: от −25 до +40 ºС без снижения номинальных параметров.
- Гарантия на автоматический выключатель и аксессуары 5 лет.
Сделано в России.

Основные преимущества:

- Повышенная надежность конструкции аппарата Ics=100 % Icu. Проверено в собственном Испытательном центре электрооборудования.
- Повышенная износостойкость: до 20 000 механических циклов до 8 000 электрических циклов включения/отключения.
- Простая и понятная цветовая индикация Icu и состояния выключателя на лицевой панели.
- Программа поддержки и сопровождения проектов, полная техническая и сервисная поддержка от завода изготовителя.
- Могут использоваться в условиях ограниченного пространства с уменьшенными габаритами НКУ за счет компактных габаритов.
- Гибкая установка аксессуаров справа или слева, до трех дополнительных функций в один аппарат.

Соответствуют стандартам:
ГОСТ IEC 60947-2
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
